Negli altoparlanti che utilizzano driver dinamici, l’onda posteriore di ciascun driver presenta un problema: cosa ci fa il designer? In genere, l’obiettivo è sbarazzarsene, in modo che si senta solo il lato esterno del conducente. Ma assorbire l’onda posteriore dell’altoparlante non è così facile come sembra. Poiché gli alti non sembrano avere la stessa energia dei bassi, è meno ovvio che l’onda posteriore del tweeter tende ad affrontare una serie di punti di riflessione e quando i riflessi ritornano alla cupola del tweeter possono passare come distorsione problematica .
KEF ha sviluppato una soluzione ingegnosa per assorbire l’onda posteriore del tweeter. Ciò comporta l’uso di metamateriale (fondamentalmente, un materiale ingegnerizzato che non si trova in natura).

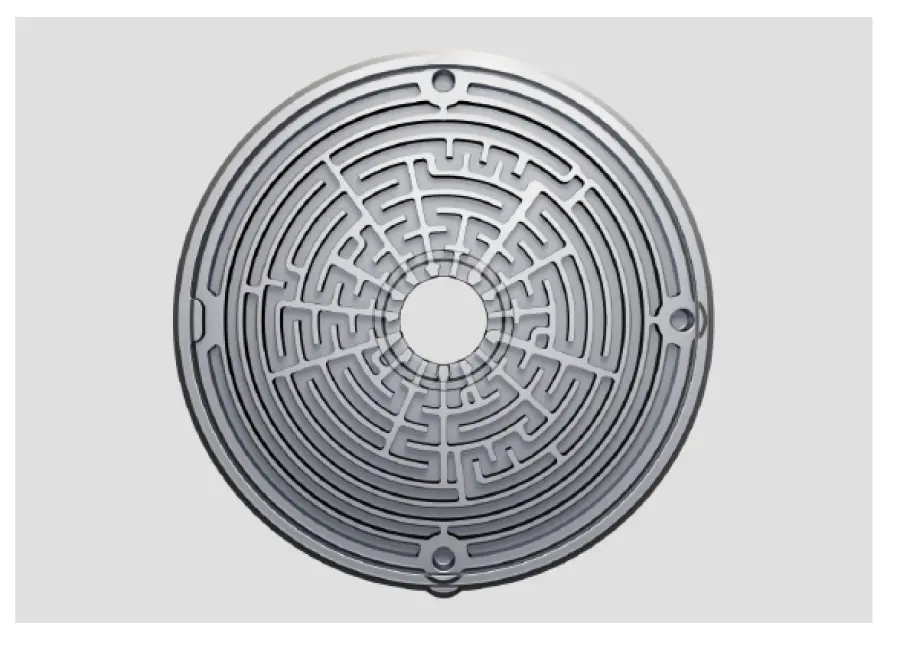

La tecnologia di assorbimento dei metamateriali (MAT) è stata introdotta per la prima volta con la collezione KEF LS50 (2020). Un disco labirintico si trova dietro il tweeter e la sua funzione è quella di assorbire l’onda sonora posteriore irradiata dalla cupola del tweeter.
Il disco MAT comprende 30 canali di diverse lunghezze, formati in tubi che condividono un’apertura su un’estremità e chiusi sull’altra. I tubi agiscono come risonatori a quarto d’onda, ciascuno sintonizzato su una frequenza diversa con un Q alto, che assorbono efficacemente una banda di frequenza stretta e le sue armoniche. L’assorbimento di questi canali è sintonizzato per sovrapporsi in frequenza, portando a quasi il 100% di assorbimento su tutto lo spettro al di sopra di 620 Hz, ben al di sotto della soglia inferiore della larghezza di banda di lavoro del tweeter.
Accoppiamento MAT alla cupola del tweeter
Altrettanto importante per l’applicazione di MAT è il modo in cui l’onda posteriore viene guidata nel disco. Ciò richiede una riprogettazione completa dell’area dietro il tweeter per formare una guida d’onda con caratteristiche particolari. In sostanza, l’impedenza acustica della guida d’onda deve corrispondere a quella dell’apertura del disco MAT per evitare un riflesso dell’onda all’interno della guida d’onda nella cupola del tweeter. Ciò ha portato KEF a progettare un condotto rastremato, che si riduce di diametro verso l’apertura del disco con profilo conico. Questa tromba conica rovesciata elimina detti riflessi, ma soddisfa anche i requisiti di progettazione di consentire un più facile alloggiamento dell’assorbitore nel pacchetto driver e ridurre le dimensioni del disco MAT stesso.
Inoltre, il semplice aumento del volume acustico dietro il tweeter aumenta lo sfiato e riduce la distorsione non lineare correlata all’effetto elastico della compressione di questo volume acustico posteriore. KEF ha svolto calcoli matematici dettagliati dietro MAT e la tecnica di accoppiamento del tweeter.
L’applicazione metamateriale alle serie Reference e Blade è un esempio in miniatura degli estesi sforzi teorici, di simulazione al computer, di progettazione, produzione e test che KEF ha compiuto su molte variabili di prestazione dei nuovi diffusori Blade e Reference.
Il post Metamaterial Absorption Technology è apparso per la prima volta su The Absolute Sound .
